MCX4121A-ACAT の 導入

今回、新たに MCX4121A-ACAT を導入しました
こ、これは、とてつもなくしゅごい音ですね・・・
※ MCX4121A-ACAT は 25GbE 世代の NIC ですが、本記事では 10GbE 環境で使用しています

このカードはサーバー用途を前提に設計されたデュアルポートの高速ネットワークカードで、一般的なPC向けNICとは設計思想が異なります

Diretta環境では、ネットワークの振る舞いがそのまま再生品質に影響するため、NICの選択は多くの意味を持ちます

これまで使用していたのは、Intel 82599ES（Intel X520-DA2 相当）の10GbE NICです
こちらもサーバー向けとして完成度が高く、Diretta用途でも安定して動作しており、大きな不満があったわけではありません

ただ、より新しい世代のサーバー向けNICを試してみたいと考え、MCX4121A-ACAT を使ってみることにしました

NVIDIA という意外性

MCX4121A-ACAT に搭載されている ConnectX-4 Lx は、現在では NVIDIA 傘下の技術になります
グラフィックボードでおなじみの NVIDIA が、実はサーバー向けの高速ネットワークチップも手がけているというのは、知るとなかなか面白いポイントです
オーディオ用途で使う NIC として見ても、少し意外性があって印象に残ります


MCX4121A-ACAT の仕様

基本仕様を整理します
スペック自体は派手ではありませんが、サーバー用途を強く意識した堅実な構成になっています
項目 内容
製品名MCX4121A-ACAT
メーカーMellanox（現 NVIDIA 傘下）
シリーズConnectX-4 Lx
接続インターフェースPCI Express 3.0 x8
ポート数2ポート（デュアルポート）
ポート形状SFP28
対応通信速度最大 25GbE（10GbE / 1GbE 下位互換、モジュール・接続先依存）
ネットワークコントローラConnectX-4 Lx
仮想化支援SR-IOV 対応
設計傾向長時間連続稼働前提 / 安定性最優先

国内相場（ヤフオク・メルカリ等）
国内では「10,000円前後」がひとつの目安です

落札相場: 約8,000円 〜 12,000円
個人出品: 7,000円台で落札されることもありますが、稀です

傾向: 直近半年で大きな値崩れはなく安定しています
ConnectX-3 系がサポート終了に向かう中、Windows 11 対応の ConnectX-4 Lx に需要がシフトしている印象です

Huawei SP310（Intel 82599ES / X520-DA2）との比較

これまで使用していた Huawei SP310 は、Intel 82599ES を搭載したサーバー向け10GbE NICです
82599ES は完成度の高いチップで、10年以上前の世代ながら今でも通用する安定性を持っています

一方、MCX4121A-ACAT に搭載されている ConnectX-4 Lx は、25GbE 世代の設計を採用しており、低レイテンシや割り込み処理をより強く意識した方向へ進化しています
項目 MCX4121A-ACAT Huawei SP310（Intel 82599ES）
発売世代2016年頃2010年頃
チップConnectX-4 LxIntel 82599ES
想定市場データセンター / 仮想化サーバー
レイテンシ特性非常に低く安定低いが変動はやや大きい
IRQ制御前提明確に前提比較的標準的
CPU負荷低く抑えやすいやや高め
Diretta適性非常に高い高いが世代差あり

なぜサーバー用NICがDiretta用途で有利なのか

Diretta環境では、帯域幅の広さ以上に「通信タイミングの揺らぎ」の少なさと「割り込み処理」の安定性が極めて重要になります
サーバー用NICは、過酷な連続稼働を前提とした高い安定性を備えているだけでなく、通信処理をNIC側で完結させる高度な設計が取られています

具体的には、パケットの整列や割り込み発生のタイミング制御をNICチップ内部で細かく管理することで、CPU側へ不規則な負荷がかかるのを防いでいます
この「NIC側で通信の揺らぎを吸収する設計」により、システム全体の挙動が一定のリズムに保たれ、リアルタイム性が重視されるDirettaにおいて大きな優位性を発揮します

単に高速な通信ができるかどうかではなく、こうした処理のリズムが崩れない安定性が、最終的な音の立ち上がりや定位感の向上に寄与しているといえます

2ポート構成をどう使い分けるか

MCX4121A-ACAT のデュアルポート構成は、インターネット用と Diretta 専用を物理的に分離できる点が大きなメリットです
不要な通信や割り込みを根本から切り離すことで、Diretta環境をシンプルに保てます

届いたのでチェックする

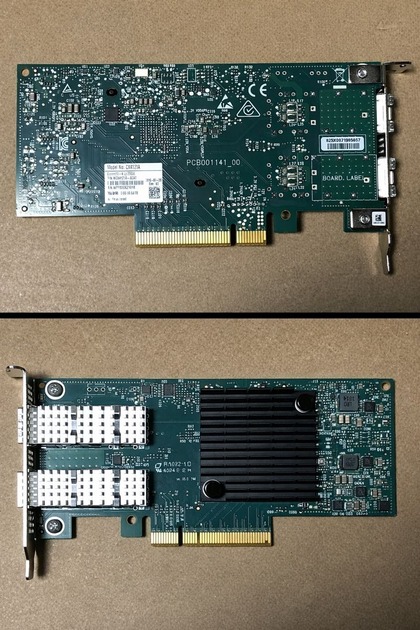

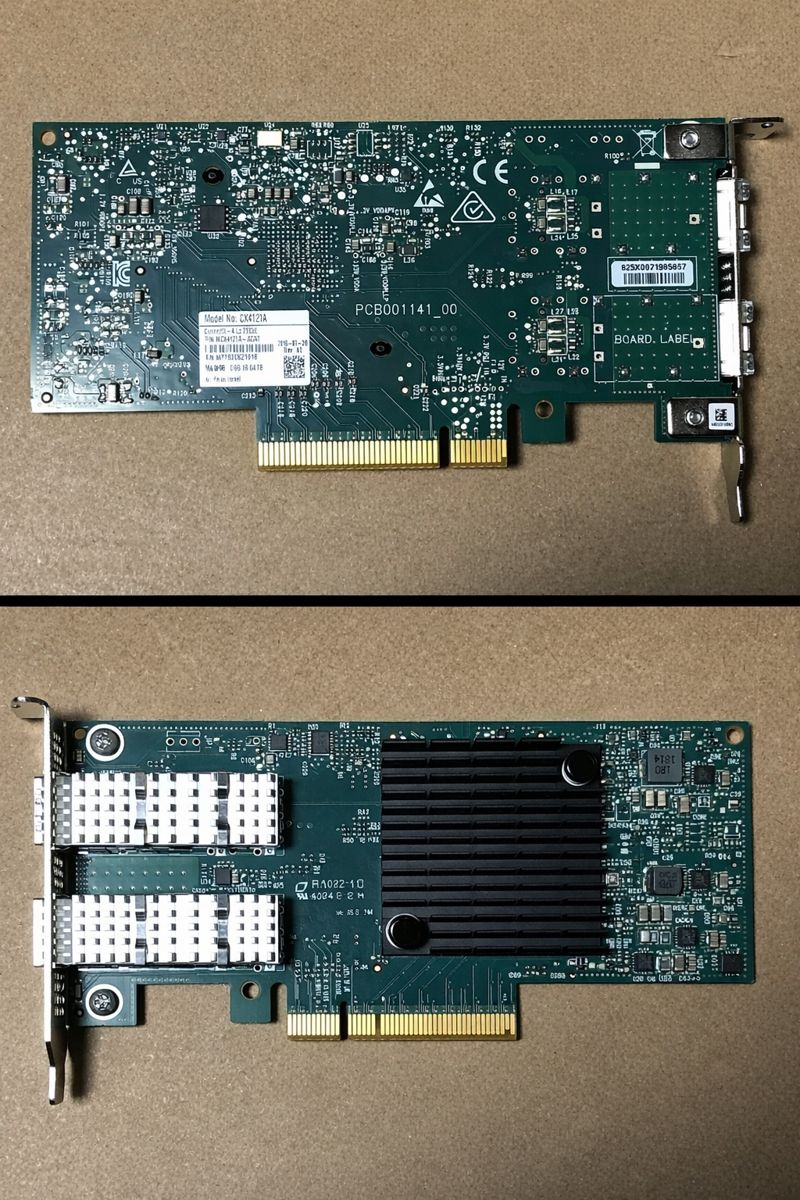

外観は非常に綺麗であったが、ここで重大なミスが発覚！
ロープロファイルブラケットがついており、フルハイトのブラケットがない！

このままでは接続できない・・・
悲しみにくれながらブラケットを外し基板のみをスロットに接続した

ChatGPT Image 2026年1月30日 17_59_34

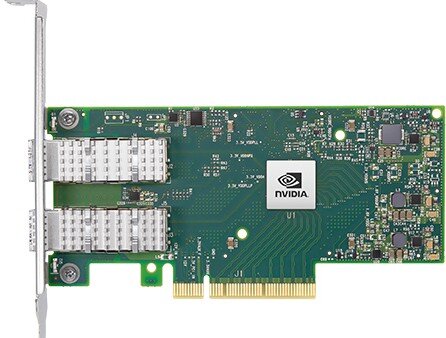

ブラケットのみなんて売っているのか調べたところアリエクに似たものがあった
後継製品用のブラケットだが、スロットやネジ位置は共通のようなので使えそうだ
悲しいがいずれ買おう



Q： MCX512F-ACAT　と MCX4121A-ACAT  のフルハイトのブラケットに互換性があるか？

結論：高い確率で互換性があります
Mellanox（現 NVIDIA Networking）のACATシリーズでは、SFP28 デュアルポートモデルのブラケット設計が共通化された傾向にあり、ポート位置・ネジ穴位置が共通になっています。実際に装着しても干渉なく取り付けられることが多く、ブラケットの互換利用が可能です。

Windows 11での利用可否

結論として、MCX4121A-ACAT は Windows 11 で利用可能です
実際に Windows 11 環境で動作させている事例や、Windows 11 上からファームウェア更新まで行っている事例も確認されており、実用上の問題はありません

ドライバの基本：WinOF-2
Windows 11 専用ドライバではなく、NVIDIA（旧 Mellanox）公式の WinOF-2 を使用します

・役割：ConnectX 系 NIC を Windows 環境で正しく動作させるためのドライバスイート。
・必要性：Windows 標準ドライバで認識する場合もありますが、安定性とパフォーマンスの観点から、WinOF-2 の導入が強く推奨されます。

導入の手順
  1. 物理設置：カードを装着し、Windows 11 を起動。
  2. 確認：デバイスマネージャーで正しく認識されているかを確認。
  3. ドライバ導入：WinOF-2 をインストールし、再起動。
  4. 最終確認：使用環境に応じたリンク速度（10GbE / 25GbE）が正しく表示されているかを確認。
    ※ファームウェア更新も Windows 11 上から実行可能です。

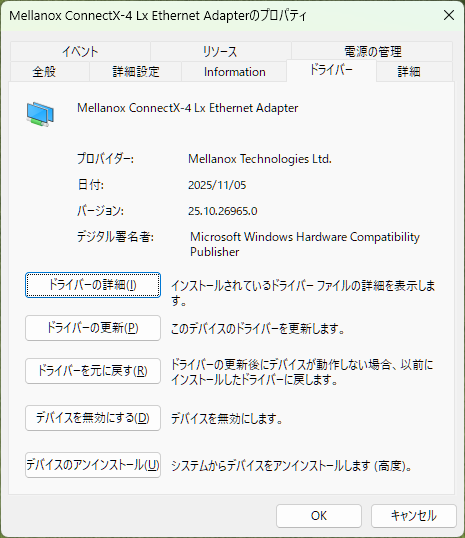

未適用の場合は、自動で2015年のドライバが組み込まれたが、WinOF-2 のインストールで以下のドライバが適用された

MCX4121A-ACAT-02

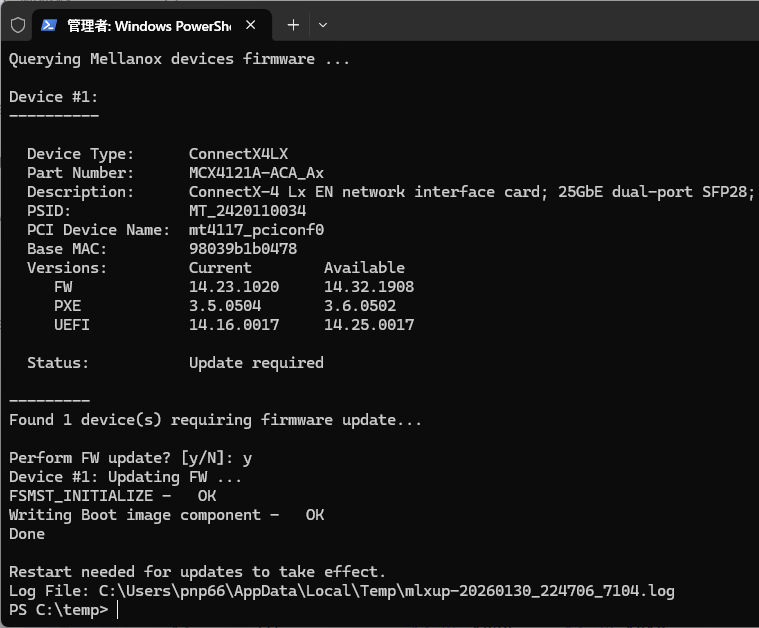

FWも特に問題なくアップデートできた

MCX4121A-ACAT-04

注意点とトラブルシューティング
Windows 11 環境で「リンクが上がらない」「表示がおかしい」と感じた場合は、以下の切り分けが重要です

・ハードウェアの相性：SFP28 / SFP+ モジュールや DAC ケーブルの相性を確認。
・設定：スイッチ側の設定（速度・オートネゴシエーションなど）を確認。
