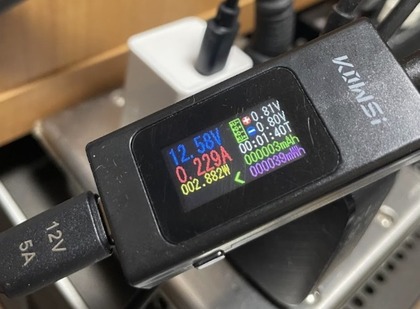

以前にUSB端子に接続できる電流チェッカーは購入し、USB機器の消費電力を手軽に把握できる便利さを実感していた

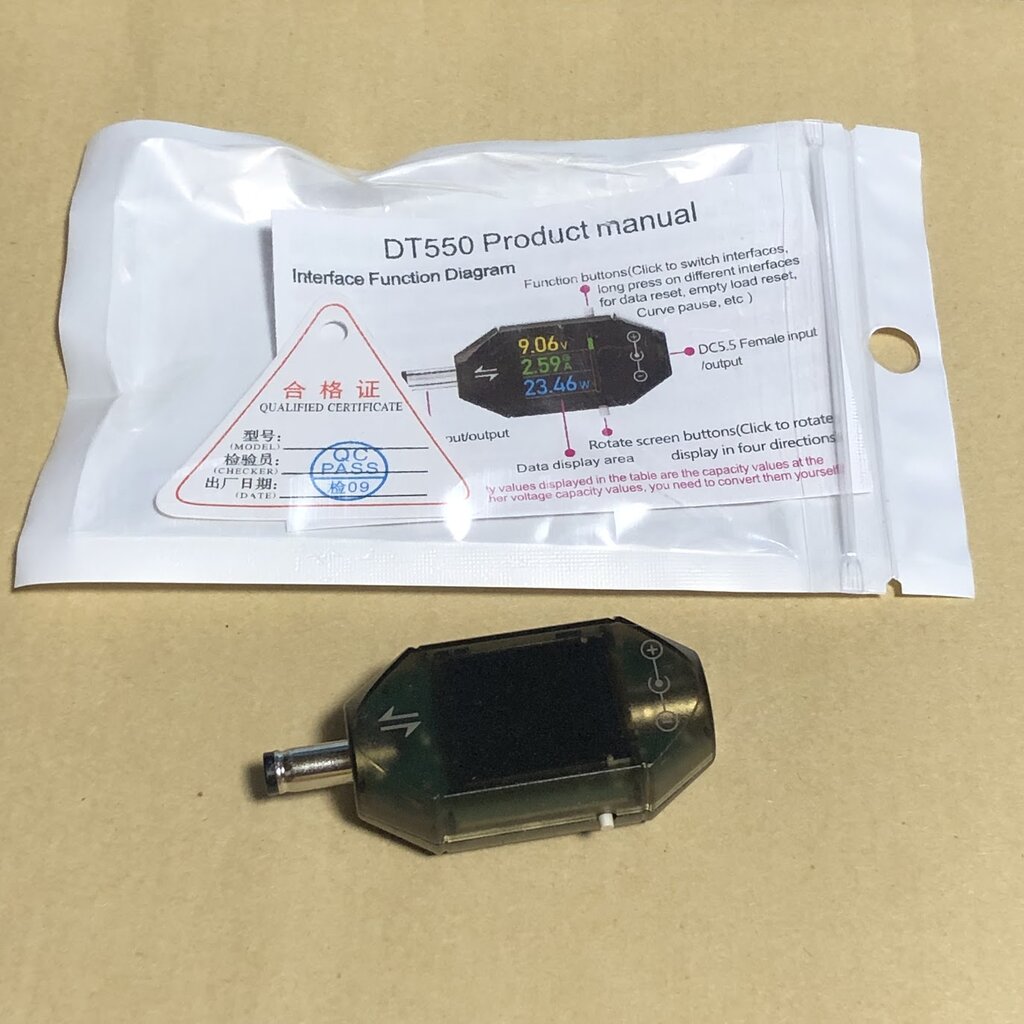

DC端子 電流・電圧チェッカー DT550

今回、ACアダプターなどに多い5.5mmx2.1mm端子のDC端子用のチェッカーを見つけた
これであればACアダプター駆動のミニPCやネットワークオーディオ機器の負荷状況をリアルタイムで監視できるので購入してみた

DT550 という型番で Amazonで販売 されています

さっそく計測！

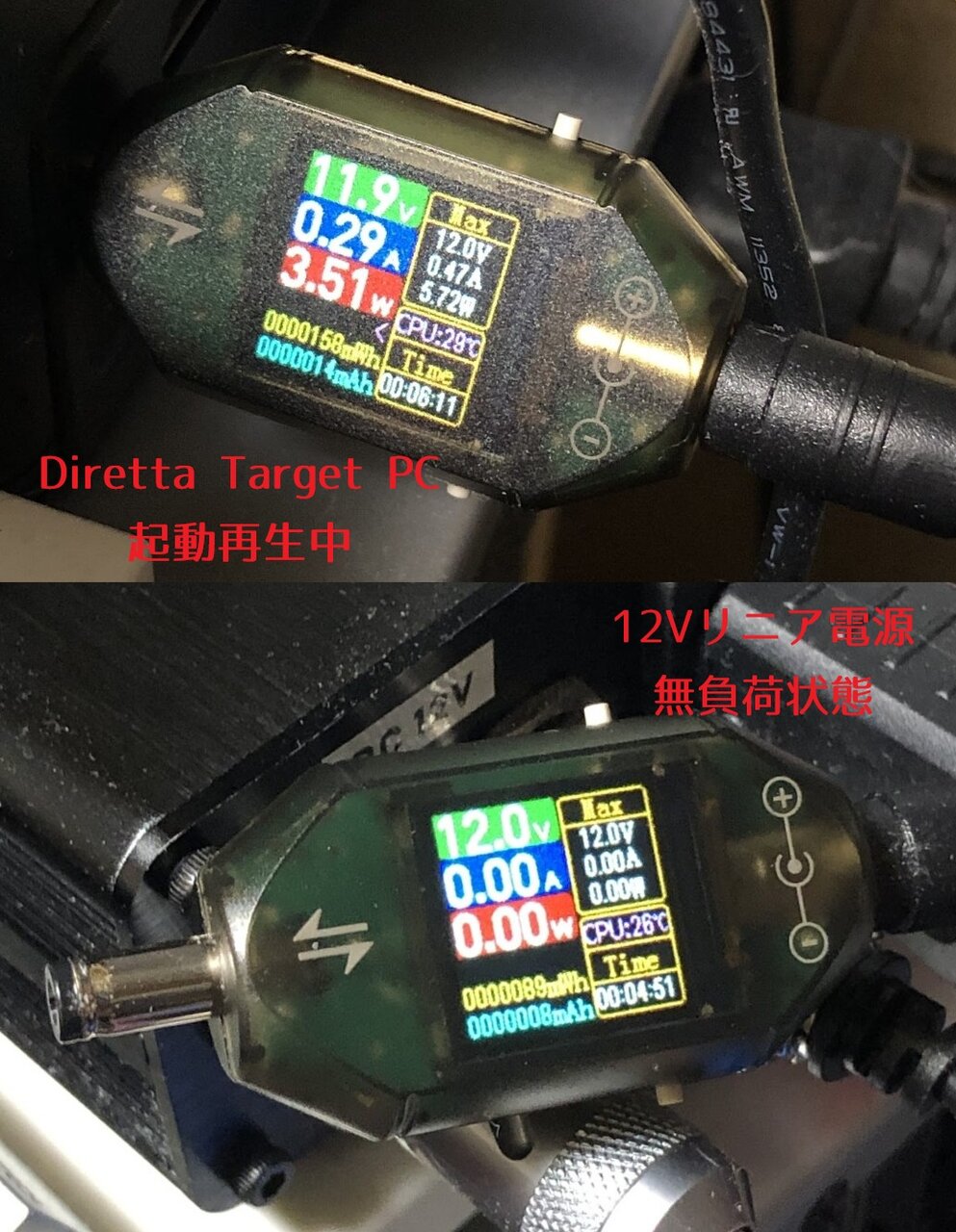

12Vのリニア電源だけに挿したところ、きっちり12V来ていることが確認できた

Diretta Target PCを起動し音楽を再生している状態でも測ってみた
こちらは起動後から音楽再生中も消費電流はほとんど変化せず
わずか0.3A程度で、いかに低負荷でノイズの少ない動作をしているかが数値で裏付けられました

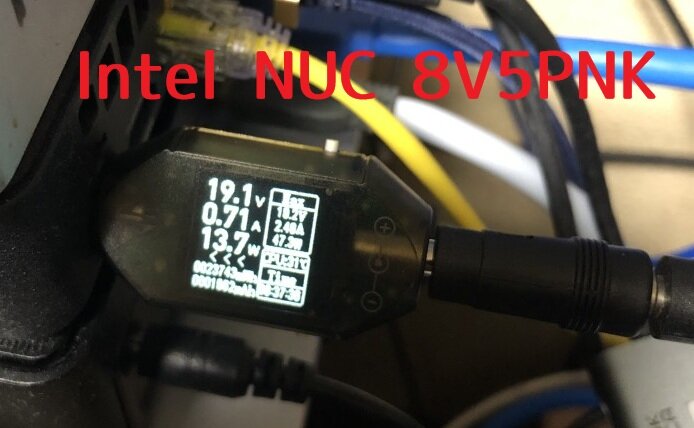

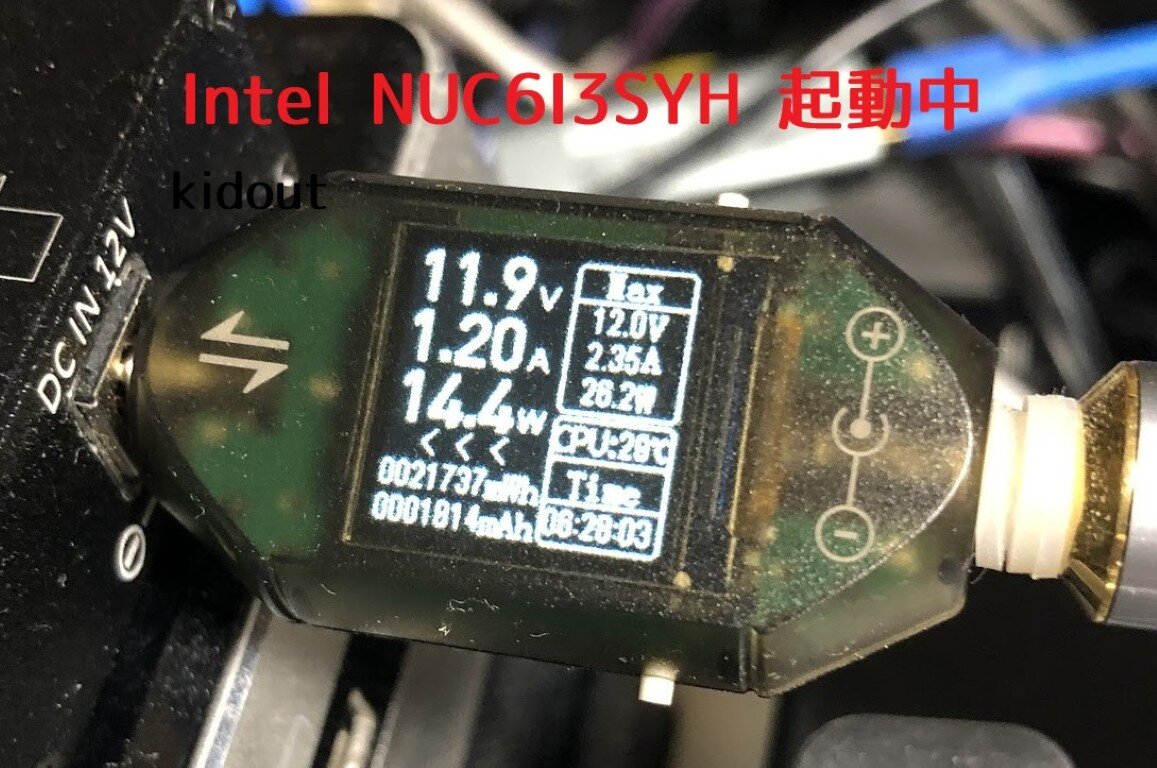

もう1台、古めの Intel NUC で12Vリニア電源で起動している
こちらはリアルタイムで消費電流が変動していることを確認
アプリの動作状況に応じて、1A～2Aを激しく変動していた

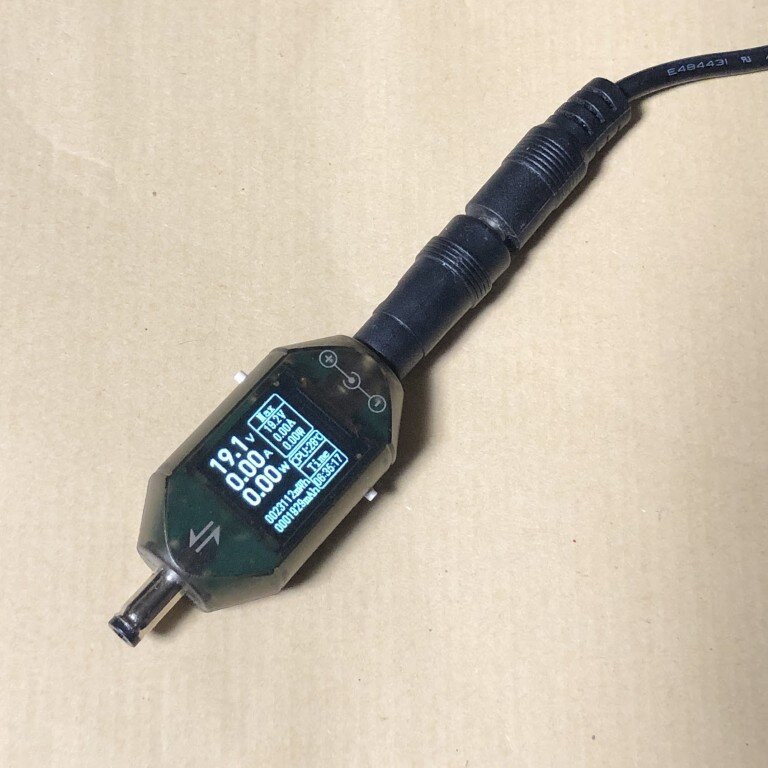

ちなみにボタンの長押しで液晶をモノクロにすることもできる



「GaNアダプターで苦戦？意外な落とし穴」
もう1台、OLIOSPECのGaN ACアダプターを使っている i5 の NUC の測定を行ってみた
こちらはテスターにACを挿しても液晶が表示されず、もちろんPCに挿しても起動せず

気をとりなおして計測
こちらは、sotify再生時で0.7A～1.2A程度で変動していた

製品仕様

項目	仕様詳細
動作電圧範囲	DC 4.5V ～ 50V
動作電流範囲	0A ～ 6A （短時間のピークは最大12Aまで）
電力表示範囲	0W ～ 600W
積算表示	エネルギー：0～9,999,999Wh / 容量：0～9,999,999mAh
インターフェース	DC 5.5mm * 2.5mm（音叉型設計により2.1mmプラグも挿入可能）
サンプリング抵抗	0.001Ω
自己消費電力	0.5W 未満
表示機能	カラー/モノクロ切替、360度画面回転
動作環境温度	0℃ ～ 45℃
外形寸法	58mm × 26mm × 16mm

購入先

DT550 → Amazonで販売
プラグの相性がでたときのため 2.5mm→2.1mm変換アダプタ も一緒に購入しておくと良さそうです

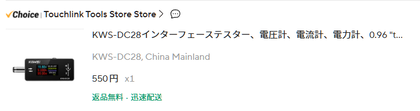

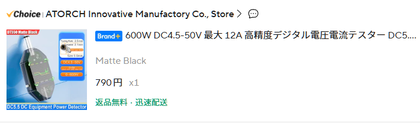

急ぎならAmazonですが、コストパフォーマンス重視なら AliExpress もあり
購入してみましたが注文から届くまで4日でした

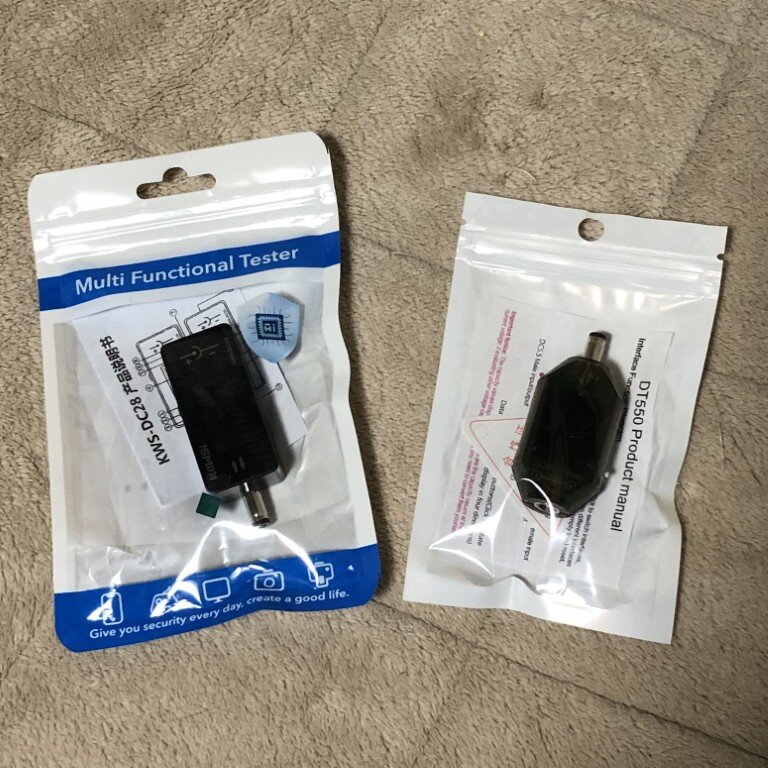

項目	製品1（左側）	製品2（右側）
型番	KWS-DC28	DT550-HEI
製品名称	Interface Tester	Digital Voltage Current Tester
電圧測定範囲	DC 4V ～ 30V	DC 4.5V ～ 50V
最大電流	12A	12A
最大電力	-	600W
ディスプレイ	0.96 inch TFT カラー画面	デジタル表示
特徴	DC 5.5x2.5mm 端子用	DC 5.5x2.5mm 端子用
