IMAGENICSの BAD-250というバランス分配機器を購入した。
既に2015年にディスコンしている機器だが業務用なので15万円のものだ。
購入価格は3700円。

製品仕様

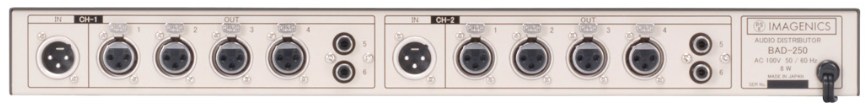

ここのメーカーの製品をオーディオ用として使いにくい点はIN/OUTの端子が逆になっていることだ
どうやら放送業務機器の場合、そういうことらしい。

ケーブルをどうするか？

これで5mのケーブル 3セット計6本を這わせていたのを2本にして、この機器からアンプ間のケーブルは短く3セットにすることができる。

しかし、SANSUIのアンプは3番HOTなので、位相変換が必要になる。
しかもSANSUIは、2台もある。
そして、BAD-250のイン端子はオスになっているメスメスの変換が必要になる

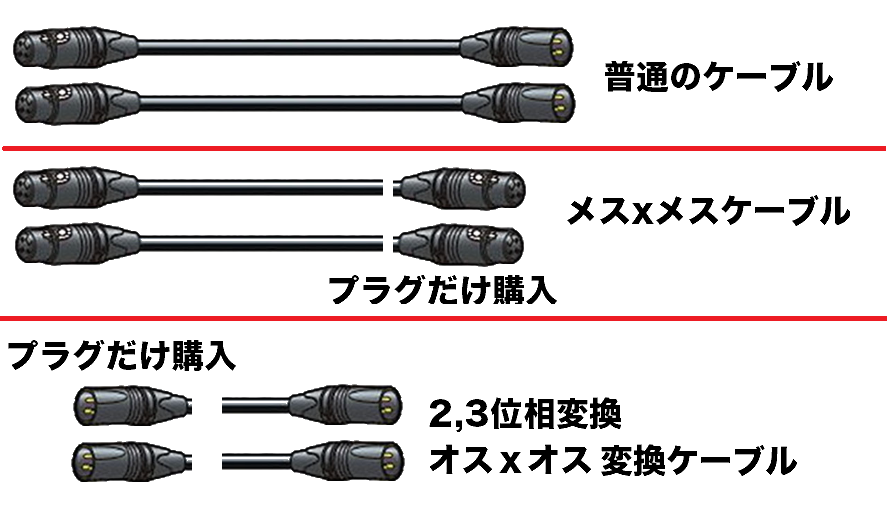

思いついたのが以下の方法だ
①既存のXLRケーブルを半分に切る
②オスxオス変換ケーブルを2本作成（オスプラグ2個別途必要）
③SANSUI用の位相変換メスｘメスケーブルを作成（メスプラグ2個必要）


ノイトリックの端子が値上げされていたのだが、ちょうどオスメスのプラグが2個ずつ手持ちにあったので良かった。あとは、1台は、オスオス変換端子が既にあるのでこれを利用する。
SANSUIのもう1台分のメスメス位相変換ケーブルを制作すれば良いだけになった。

届きました

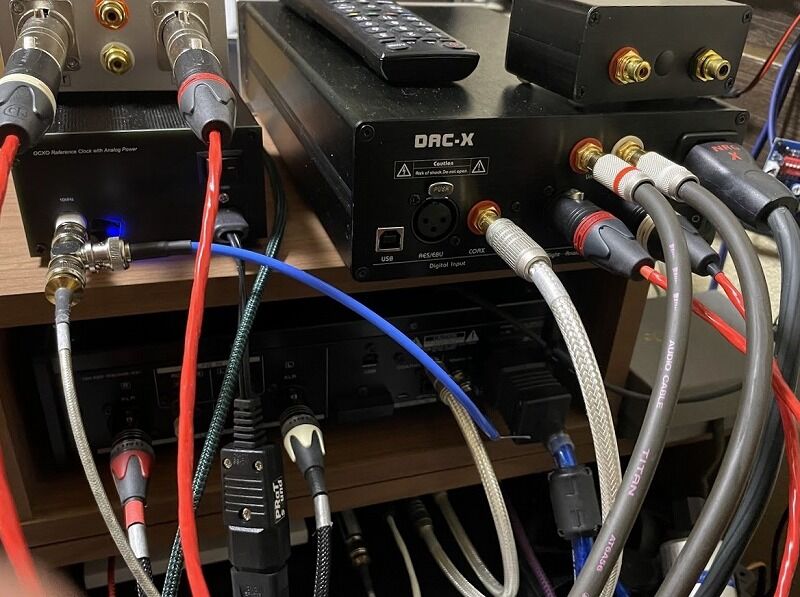

バランス分配器が届いたので配線を全面的にしなおした。

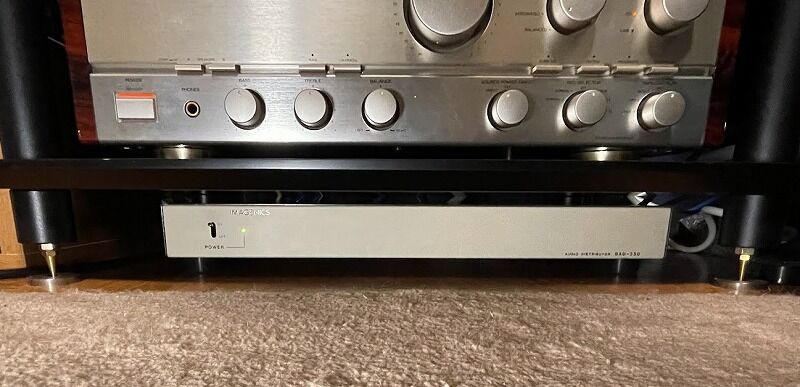

分配器は、ラックの下に設置した。



それに合わせて機器の配置換えも行った。
